PAK Industrial Automation

Firma PAK istnieje na rynku od 1994r. Na przestrzeni lat zdobyliśmy zaufanie wielu klientów realizując dla nich często bardzo innowacyjne projekty. Cele osiągamy wspólnie, na każdym etapie realizacji projektu ściśle współpracując z klientem.

 Dzięki wykwalifikowanym i profesjonalnym pracownikom, związanym z firmą od wielu lat, świadczymy usługi na najwyższym poziomie, od projektu, poprzez wykonanie części, montaż, wykonanie sterowania, oraz wdrożenie do produkcji. Cechuje nas nieszablonowe, innowacyjne podejście do każdego zagadnienia. W efekcie wytwarzamy wysokowydajne niezawodne linie produkcyjne i stanowiska montażowe.

Nasze kluczowe wartości, którymi kierujemy się w codziennej pracy to: uczciwość, terminowość, praca zespołowa, satysfakcja.



Lat doświadczeń

Przestrzeń robocza

Projektowanie stanowisk i linii montażowych

Główną działalnością firmy jest wytwarzanie linii produkcyjnych i stanowisk montażowych. Wykonujemy projekty do różnych gałęzi przemysłu szczególnie dla branży automotive, drzewnej. Podczas projektowania i wytwarzania zwracamy uwagę aby gotowa linia zapewniła maksymalną wydajność, bezpieczeństwo i ergonomię pracy oraz wysoką niezawodność pracy.

Linia montażowa podzespołów kamer

Zespół czterech połączonych ze sobą stanowisk pozwalający na równe rozdzielenie prac montażowych. Po linii porusza się 6 palet, wykonanych z materiału rozpraszającego ładunki elektryczne, indywidualnie dopasowanych do produktu.  Każde stanowisko jest wyposażone w system informujący o numerze obsługiwanej palety.

Stanowisko automatycznego smarowania

Stanowisko smarownicy wyposażone zostało w 3 osiowy ploter o układzie kartezjańskim do precyzyjnego dozowania smaru w określonych punktach. Ilość smaru ustalana jest dzięki zastosowaniu zaworu z regulacją objętości dawki. Nad całością czuwa system wizyjny, który sprawdza właściwe rozmieszczenie i rozmiar każdego punktu smarnego.

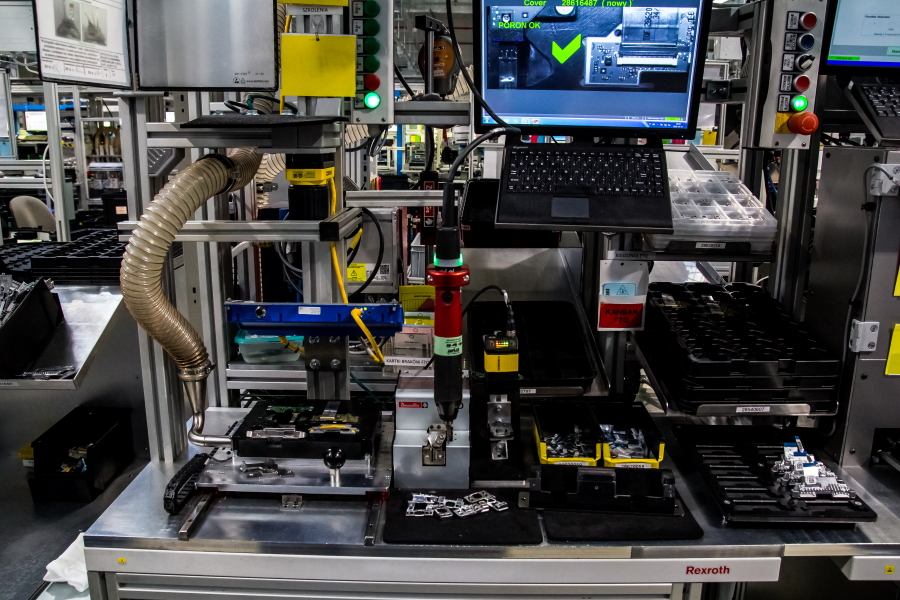

Stanowisko montażu gesture camera

Złożenie dwóch stanowisk wyposażonych we wkrętaki elektryczne, elementy naprowadzające wkrętak ze śrubą oraz szereg czujników umieszczonych w dopasowanych gniazdach, pozwalających na pełną kontrolę wykonywanych czynności. Na jednym ze stanowisk zainstalowano system wizyjny sprawdzający poprawność ułożenia komponentów elektronicznych na płytce.

Prasa montażowa do progów

Maszyna wyposażona w szereg siłowników pneumatycznych oraz czujników. Jej zadaniem jest wtłaczanie aluminiowego profilu w specjalnie przygotowane rowki w drewnianej belce. Zakres pracy od 500 do 3100 mm. W rozwiązaniu istotne było równoczesne wciśnięcie profilu całej długości bez względy na jego rozmiar. Stąd zastosowanie siłowników pneumatycznych zamiast rolek.

Wachlarzowy stół zaciskarki

Stół wyposażony w zespoły rolek zapewniający swobodę przy obracaniu ram okiennych podczas zaciskania narożników. Wielkość pola roboczego to 3,5 m x 3,2 m. Blat stołu posiada możliwość regulacji kąta nachylenia, zaś niezależnie można regulować wysokość całości.

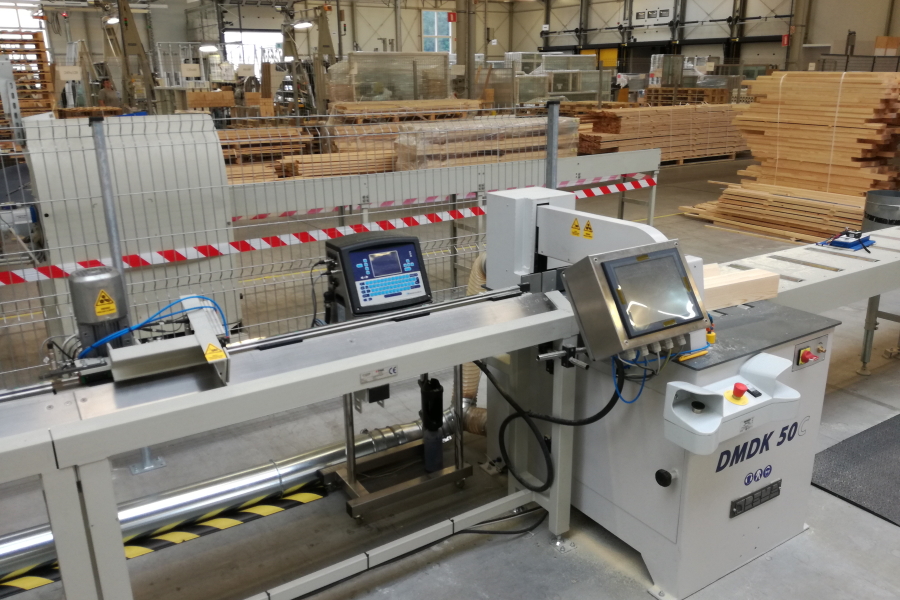

Stanowisko cięcia i znakownia

12 metrowa maszyna tnąca 6 metrowej długości bele klejonki na krótsze części. Podajnik bel został zaprojektowany w kształcie litery V, aby wykluczyć konieczność dociskania beli do łoża podczas transportu i cięcia. Podczas ruchu posuwistego na belkach zostaje nadrukowana informacja dotycząca partii oraz numeru elementu. Operator może ręcznie wprowadzać długość bel jakimi dysponuje, zaś program przy użyciu odpowiedniego algorytmu optymalizuje ilość odpadu.

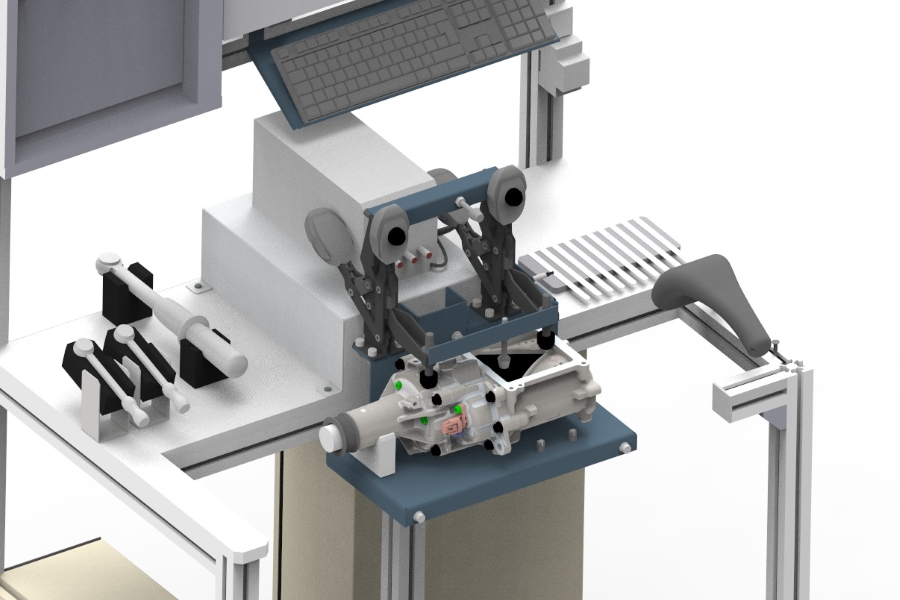

Stacja testu sprężarki Mazdy

Stanowisko służy do sprawdzania momentu zerwania sprzęgła sprężarki za pomocą klucza ze specjalnie przygotowaną końcówką porozumiewającego się bezprzewodowo z komputerem oraz do kontroli momentu dokręcenia śrub w pokrywach. Stacja wyposażona jest także w szczelinomierze umożliwiające kontrolowanie dopuszczalnych odległości między powierzchniami rotorów. Łoże, na którym umieszczana jest sprężarka, po zaciśnięciu odpowiednich docisków, pozwala na obrót +/- 90 stopni w celu ułatwienia operatorowi dostępu do śrub, które dokręcane są kluczami dynamometrycznymi wysyłającymi informację o momencie dokręcenia również bezpośrednio do komputera.

Stanowisko montażowe przełącznika SHD dla roof module BMW

Zespół dwóch połączonych ze sobą stanowisk, na których montowany jest przełącznik samochodowego modułu dachowego. Wszystkie gniazda na stanowisku wykonane z materiału rozpraszającego ładunki elektrostatyczne. Na stanowiskach znajdują się dwie automatyczne smarownice do podzespołów modułu, prasa ręczna oraz tester.

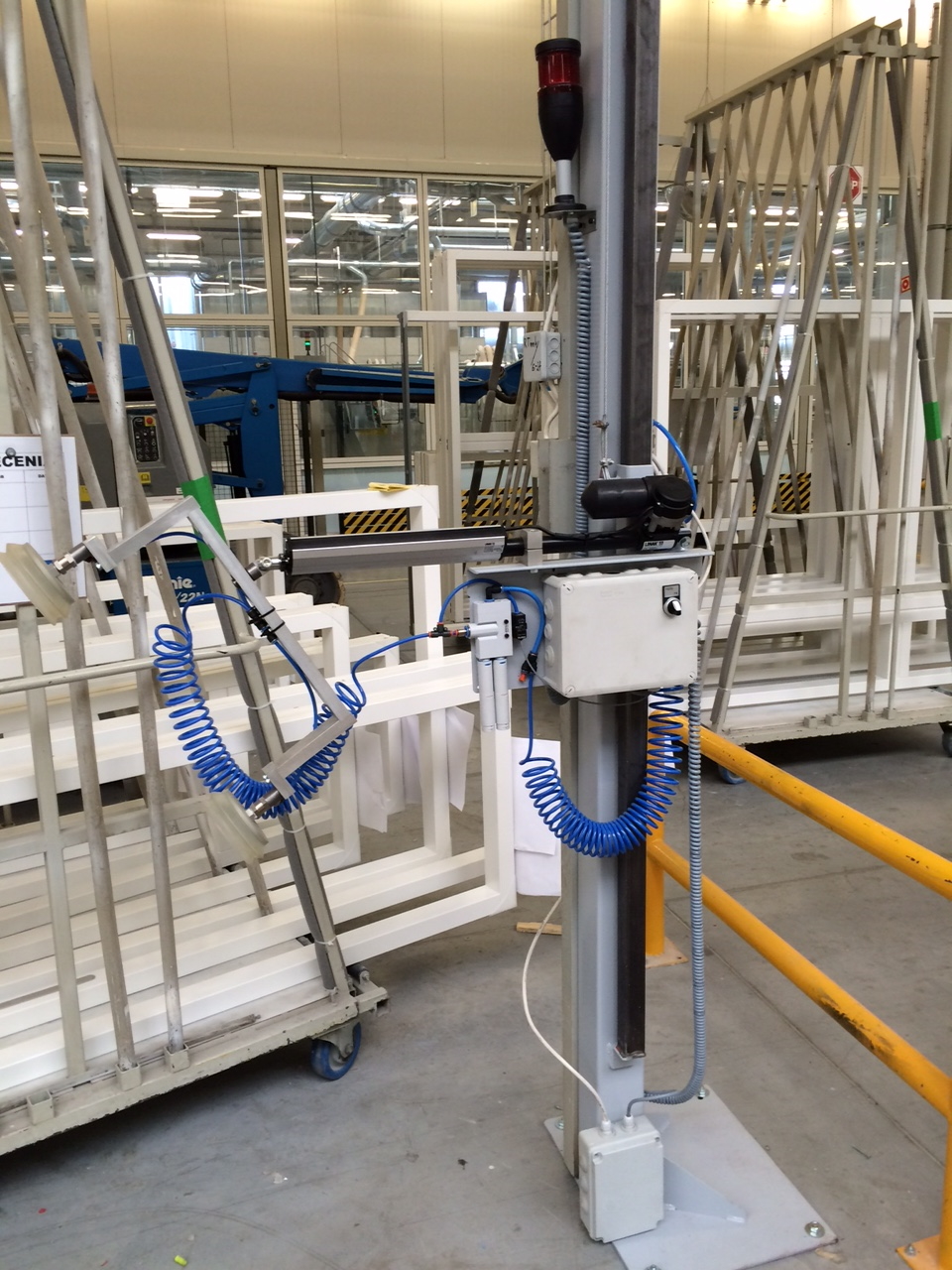

Stanowisko trzymania okien

Stanowisko służy do przytrzymywania okien podczas układania na palecie. Samo trzymanie okien realizowane jest za pomocą techniki podciśnieniowej połączonej z ramieniem o regulowanym położeniu.

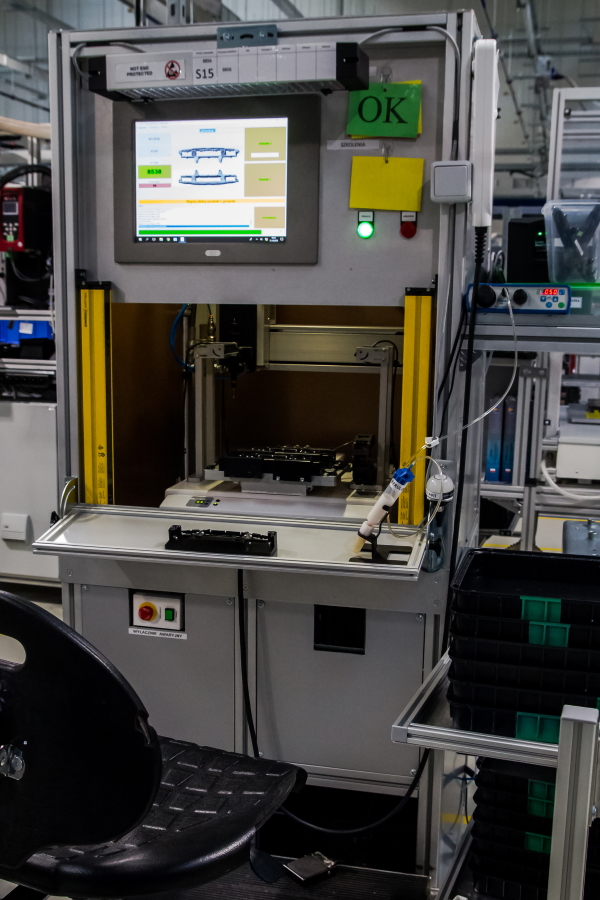

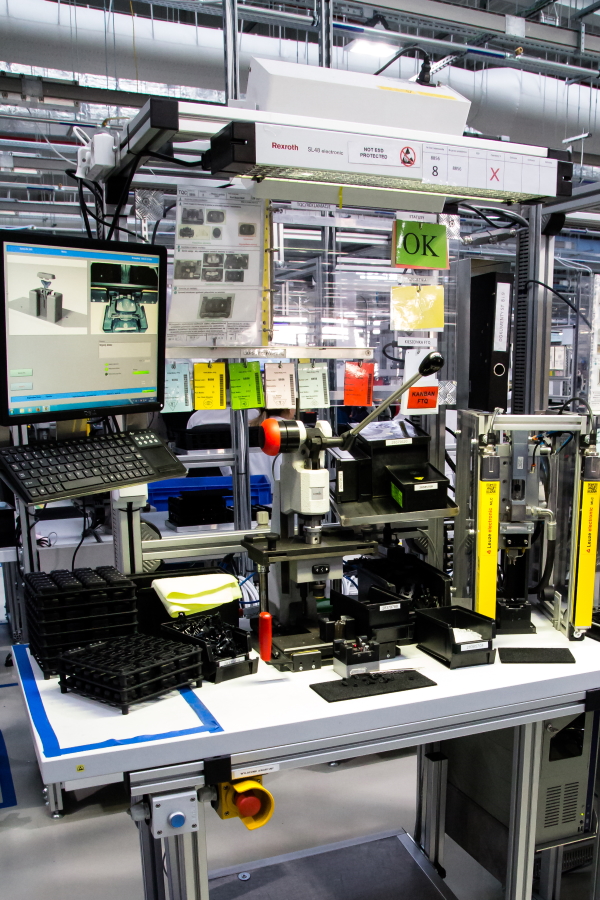

Stanowisko montażu przełącznika light module dla BMW

SStanowisko służy do montażu przełącznika dla świateł w module dachowych dla BMW. Stanowisko obsługuje kilka wersji tego przełącznika i zapewnia kontrolę prawidłowego montażu podzespołów. Cykl jest nadzorowany przez układ sterowania i poprzez komunikację z systemem FIS weryfikowane jest użycie prawidłowych komponentów w zależności od produkowanego obecnie typu. Operator ma podgląd na monitorze przebiegu cyklu. Po montażu jest drukowana etykieta z barcodem.

Automatyczna stacja pomiarowa profili

Stanowisko pomiarowe profili służy do kontroli poprawności wykonania w zakresie długości, położenia wybrań i otworów. System pomiarowy oparty jest na układzie wizyjnym, który zapewnia kontrolę z dokładnością do 0,1mm na max. długości 3500mm. Operator wkłada profil do stacji, wybiera na monitorze dotykowym typ i uruchamia cykl. Wynik jest widoczny na monitorze i archiwizowany w komputerze. Urządzenie pracuje na Litwie i jest wyposażone w moduł do zdalnego zarządzania on-line.

Stanowisko wykrawania

Stanowisko służy do prefabrykacji prowadnic zasuwnic okienny. Na dwóch prasach hydraulicznych obsługiwanych jest 6 typów profili, w których w 4 kolejnych krokach obrabianie są końcówki profili aluminiowych. Stanowiska zastąpiły wykonanie tych operacji na frezarkach CNC co pozwoliło 4 krotnie skrócić czas wykonania a co za tym idzie uzyskać bardzo duże oszczędności na produkcji.

Lekkie konstrukcje stalowe

Często przy realizacji większych projektów pojawia się potrzeba wykonania urządzeń transportowych (wózków, platform itp.) Zajmujemy się projektowaniem i wykonywaniem środków transportu wewnętrznego. Wykonujemy również konstrukcje stalowe.

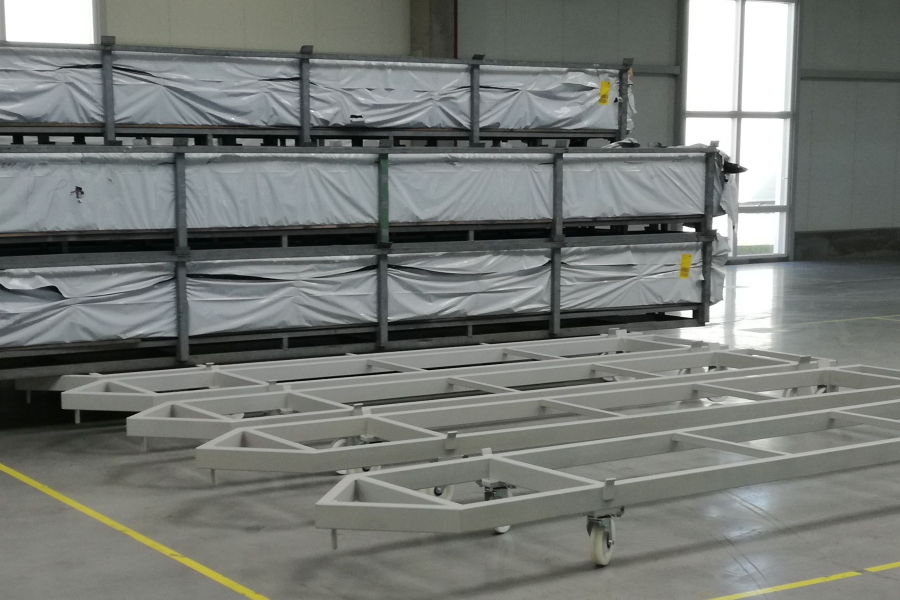

Wózek transportowy

Długie na 6,5 m wózki służące do przewożenia profili w aluminiowych stojakach. Maksymalne obciążenie załadunkowe wynosi 5 ton.

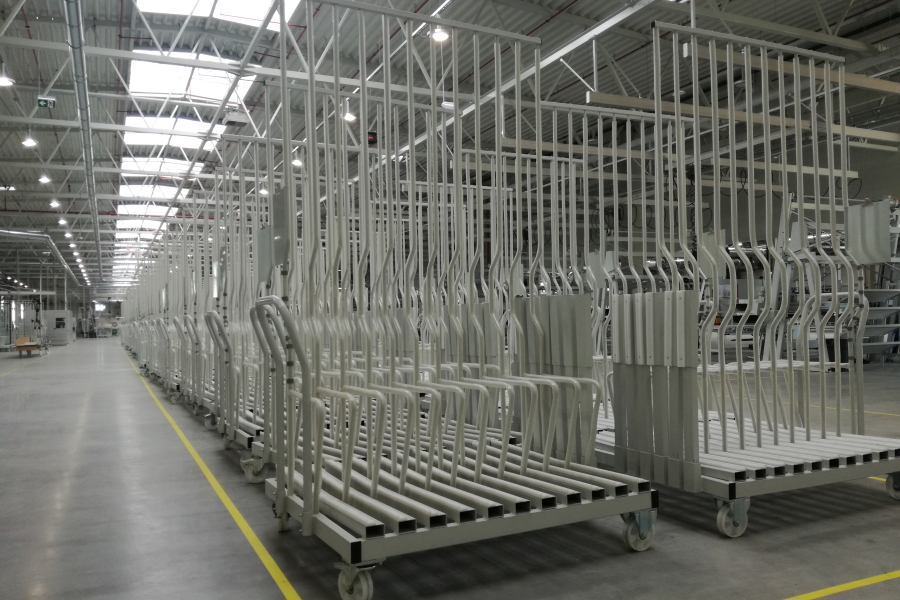

Wózek do transportu ram okiennych

Wysokie wózki ze slotami na 12 ram okiennych. Profile wózka zostały zabezpieczone elementami z tworzywa, aby nie powodować uszkodzeń przewożonych ram okiennych. Dopuszczalna ładowność wózka: do 1,5 t.

Gallery not found with 3.02 alias

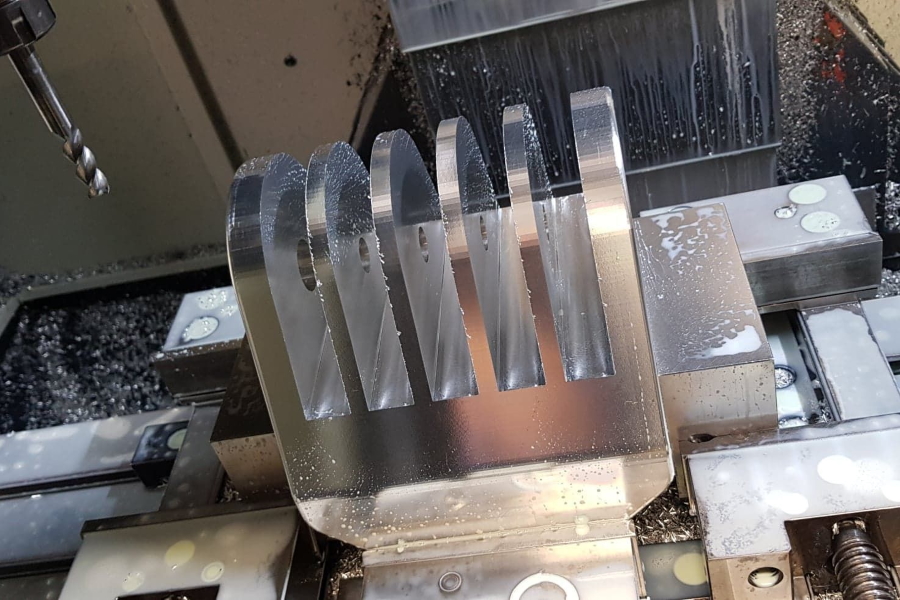

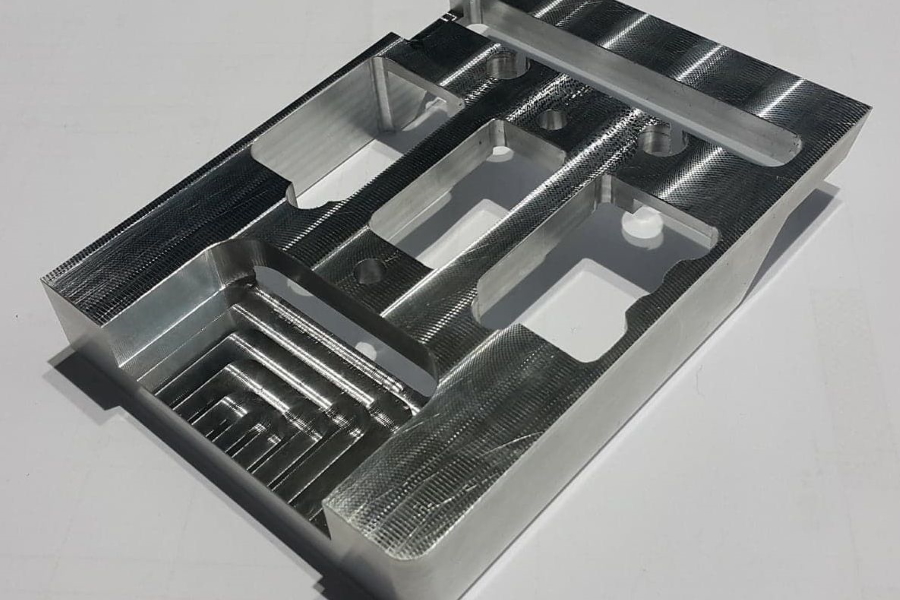

Usługi obróbki CNC

Posiadamy park maszynowy obsługiwany przez wyspecjalizowanych pracowników. Świadczymy usługi z powierzonego materiału lub zamawianego przez nas. Zapewniamy kompleksowe wykonanie łącznie z obróbką cieplną i powłokami galwanicznymi

Możliwości

Frezarki konwencjonalne – maksymalne gabaryty:
500 x 400 x 250
800 x 350 x 200
1300 x 300 x 300

Frezarki CNC – maksymalne gabaryty
1000 x 500 x 350

Tokarki
fi 600 x 1500

Przykładowe realizacje

Klienci

Wspieramy PGRacing Team

z Politechniki Gdańskiej

Zespół studentów Politechniki Gdańskiej już od pięciu lat z dumą reprezentuje gdańską uczelnię w międzynarodowym cyklu zawodów Formuły Student. Te najbardziej zaawansowane techniczne zawody dla młodych inżynierów stawiają wyzwanie zaprojektowania i zbudowania bolidu wyścigowego. Podczas eventów odbywających się na najsłynniejszych torach wyścigowych świata, takich jak Hockenheimring czy Silverstone, zespoły z 6 kontynentów biorą udział w łącznie 8 konkurencjach „statycznych” i „dynamicznych”.

PGRacing Team pomimo stosunkowo krótkiej historii, ma już za sobą pierwsze sukcesy. W tym roku, podczas FS Czech bolid PGR-04 ukończył wszystkie konkurencje dynamiczne, a także po raz pierwszy w historii zajął miejsce w pierwszej dziesiątce konkurencji dynamicznej jaką jest Efficiency. W 2018 zespół zwyciężył w premierowej edycji kameralnych zawodów FS Andorra, dominując rywalizację w klasie Combustion.

Zachęcamy do wspierania i śledzenia postępów zespołu w mediach społecznościowych.
